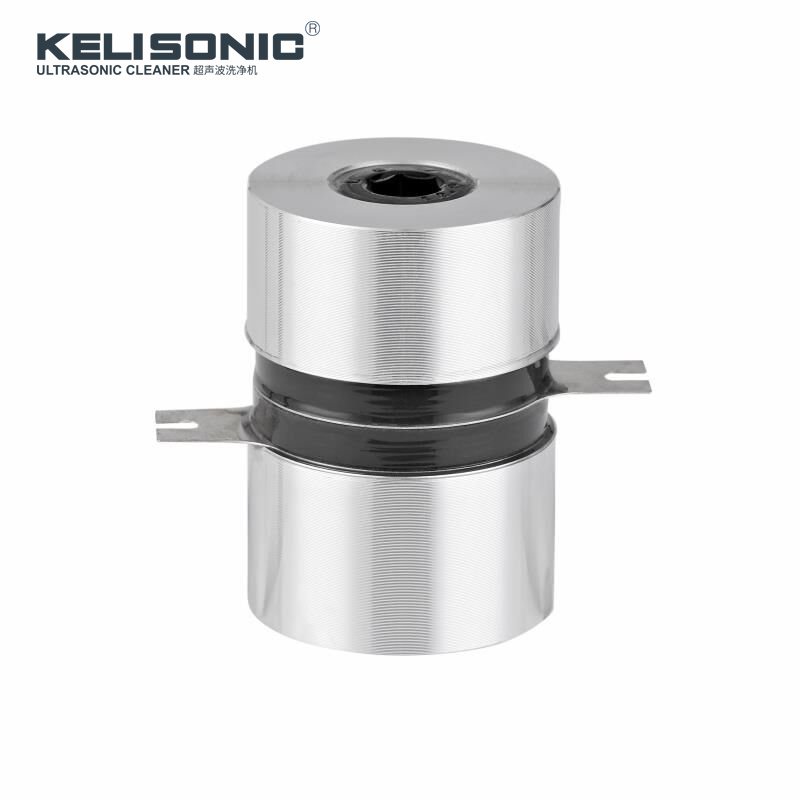

三頻超聲波換能器振子

型號：Kelisonic-三頻超聲波清洗換能器
功率：60W
頻率：40/80/120KHz三頻

品牌：Kelisonic

產品特點：
三頻50W超聲波換能器。適應指紋，粉塵油污等附著力較弱的精密清洗。高Q值,振幅大,轉換率高,發熱少,輸出穩定,嚴格質量監控。kelisonic對壓電陶瓷換能器核心技術的研發及生產進行全面控制，能提供在惡劣的工業環境下連續大功率輸出的換能器，在超聲波清洗領域有著良好記錄，提供齊全的換能器產品，并提供最新的超聲波發生器技術以及換能器的焊接及粘結技術。我們可以根據客戶的不同要求提供定制服務。

在線咨詢
資料下載

產品參數

專業表面前處理清洗設備生產商 —— 提供工業清洗機整體解決方案

超聲波清洗換能器參數：

型號	諧振頻率	靜態電容	諧振阻抗	外型尺寸	功率	絕緣阻抗
型號	（KHz）	(PF)	(Ω)	直徑×高度	（Ｗ）	(2500DC)
kelisonic-3540	40±0.5	4200±10%	≤20	45×55	50	≥1000M
kelisonic-3825	25±0.5	4800±10%	≤20	58×76	60	≥1000M
kelisonic-3828	28±0.5	4800±10%	≤20	59×68	60	≥1000M
kelisonic-3840	40±0.5	4800±10%	≤20	48×44	60	≥1000M
kelisonic-3868	68±1.5	5100±10%	≤20	50×65	60	≥1000M
kelisonic-3880	80±1.5	4200±10%	≤25	40×54	60	≥1000M
kelisonic-38100	100±1.5	5100±10%	≤25	40×54	60	≥1000M
kelisonic-38120	120±1.5	5100±10%	≤25	40×54	60	≥1000M
kelisonic-38132	132±1.5	4200±10%	≤25	40×54	60	≥1000M
kelisonic-38170	170±3	5100±10%	≤25	62×42	60	≥1000M
kelisonic-4525	25±0.5	7800±10%	≤20	68×76	80	≥1000M
kelisonic-4528	28±0.5	7800±10%	≤20	67×67	80	≥1000M
kelisonic-5025	25±0.5	9000±10%	≤20	67×80	100	≥1000M
kelisonic-5028	28±0.5	9000±10%	≤20	67×67	100	≥1000M
kelisonic-25200	200±3	2600±10%	≤35	30×35	25	≥1000M
kelisonic-3825	25±0.5	3800±10%	≤20	58×76	60	≥1000M
kelisonic-3828	28±0.5	3800±10%	≤20	59×68	60	≥1000M
kelisonic-3833	33±0.5	3800±10%	≤20	48×61	60	≥1000M
kelisonic-3840	40±0.5	3800±10%	≤20	48×51	60	≥1000M
kelisonic-4520	20±0.5	5200±10%	≤20	67×95	80	≥1000M
kelisonic-4525	25±0.5	5200±10%	≤20	68×76	80	≥1000M
kelisonic-4528	28±0.5	5200±10%	≤20	67×67	80	≥1000M
kelisonic-5025	25±0.5	6500±10%	≤20	67×80	100	≥1000M
kelisonic-5028	28±0.5	6500±10%	≤20	67×67.5	100	≥1000M
kelisonic-5040	40±0.5	6500±10%	≤20	67*54	100	≥1000M
kelisonic-28/40	28/40±0.5	3800±10%	≤30	65×70	60	≥1000M
kelisonic-28/40	28/40±0.5	5200±10%	≤30	65×70	60	≥1000M

注：前蓋安裝面如是需要螺釘安裝的，螺孔尺寸均（直徑*牙距*深度）為M10*1.0*10

產品介紹

專業表面前處理清洗設備生產商 —— 提供工業清洗機整體解決方案

超聲波換能器”，俗稱“超聲波振子”或“超音波振蕩子”,對于超聲波清洗應用類，稱為“超聲波清洗換能器”。超聲波清洗換能器一般采用喇叭型復合陣子結構（屬蘭杰文振子結構），它由前、后金屬蓋板、壓電陶瓷晶片、預應力螺桿、電極片、和絕緣套管組成。施加合適的預應力，換能器在大功率、高振幅的條件下具有良好的機電轉換效率。超聲清洗正是通過換能器產生的超聲波振動，在水中發生空化效應所產生的瞬間高壓空泡，沖擊被清洗物而達到良好的清洗效果。超聲波清洗換能器屬連續工作的中功率型換能器，一般以連續工作的平均值來計算與恒量其功率大小。

超聲波換能器采用不同的壓電材料說明：

黑色壓電陶瓷晶片為P4系列，此類壓電材料屬中等功率發射型材料，具有收發雙重特性，有著教低的介電損耗和教高的機械品質因數，主要應用于超聲清洗，超聲霧化等方面.

黃色壓電陶瓷晶片為P8系列，此類壓電材料屬于大功率發射型材料，主要特點機械品質因數高，穩定性好，非常低的介電損耗，特別適用于制作大功率發射用超聲換能器。廣泛應用于超聲焊接、超聲乳化、超聲拋光、超聲清洗等方面.

不同PZT壓電陶瓷換能器的比較：

1.黃色壓電陶瓷片組裝的換能器電容量變化絕對值低，強場損耗小，因而相對于相同的驅動線路而言，發熱量低、熱穩定好。水花表現為對清洗負載變化穩定，沖擊大，屬中規中矩型。

2.黑色晶片的換能器機電耦合系數高，居里溫度高，因而電聲轉換效率高。且比其他采用一般P4系列的產品具有更高的穩定性和較高的耐溫。水花表現為水柱高，空泡手感豐富，但對清洗負載變化靈敏度高。

3. 使用場合（建議）：高頻（如40K以上）或小功率換能器（60W以下）采用黑色晶片組裝的換能器，低頻或大功率換能器采用黃色晶片組裝的換能器。

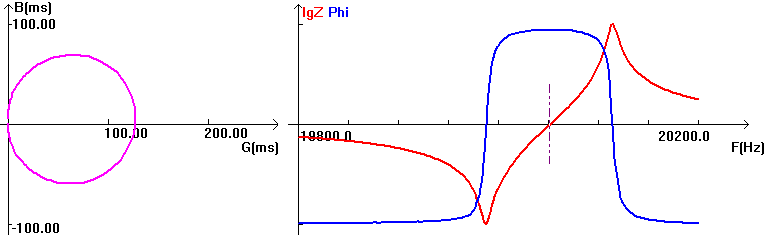

不同的超聲波換能器測試樣圖說明：
